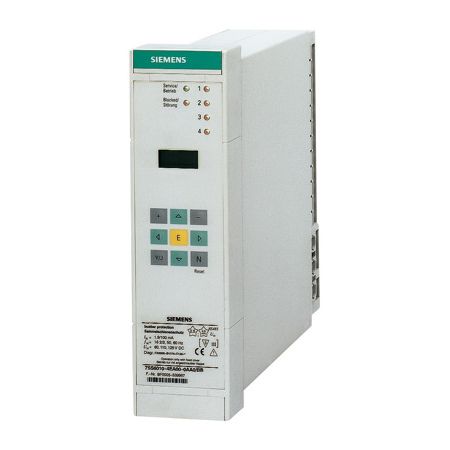

Система 7SS60 – это недорогая цифровая дифференциальная токовая защита для сборных шин. Она используется для разных уровней напряжения, также ее можно адаптировать для самых разнообразных шинных конфигураций с неограниченным числом питающих линий. Составляющие элементы разработаны для систем с одной сборной шиной, полуторной схемы и систем с двумя сборными шинами с шиносоединительным выключателем и без него.

Использование согласующих трансформаторов позволяет осуществлять измерения пофазными комплектами. Однофазные измерения можно проводить при помощи суммирующих трансформаторов тока.

Связь с удаленной станцией реализована посредством пары симметричных контрольных проводов, действующих на расстоянии примерно до 12 км. Согласование с сопротивлением контрольных проводов осуществлено при помощи программного обеспечения внутри устройства. Таким образом, нет необходимости в сопряжении.


Первоначальным назначением реле является защита коротких одноцепных воздушных и кабельных линий. Однако в зоне защиты могут быть расположены трансформаторы и реакторы. В таких случаях устройство может быть снабжено блокировкой при токах запуска и бросках тока намагничивания. И в этом случае обеспечивается мгновенное отключение дифференциальной защитой. Согласование групп соединений внутри устройства не осуществляется и, если необходимо, должно быть осуществлено посредством согласующего трансформатора тока.

Основные особенности

защита является оптимальной для систем с одной системой сборных шин и полуторной схемы

подходит для систем с двумя сборными шинами с шиносоединительным выключателем и без него

возможна отдельная ступень проверки

высокое быстродействие

неограниченное количество питающих линий

применен дифференциальный токовый принцип

цифровая обработка измеренных значений

подходит для всех уровней напряжения

низкие требования к трансформаторам тока

прием измеренных величин осуществляется через суммирующий трансформатор тока или согласующий

трансформатор выбора фаз

поддержка команды ОТКЛЮЧЕНИЕ (функция блокировки)

централизованная и компактная техническая реализация

возможность комбинирования с отдельной защитой выключателя

Обзор функций

Функции контроля

Контроль исправности токовых цепей защиты

Оперативно измеряемые величины дифференциального и тормозного тока

Самоконтроль реле

Регистрация 30 событий

Регистрация 8 повреждений

8 записей осциллограмм повреждений

Коммуникационные возможности

Интерфейс RS485 для местных и удаленных операций с программой DIGSI

Аппаратное обеспечение

Модульная концепция

Уменьшение количества модулей

Напряжение питания терминала: постоянный тока от 48 В до 250 В

Измерительная система 7SS601 в 1/6 19-дюймового корпуса 7XP20

Периферийные компоненты в ½ 19-дюймового корпуса 7XP20

Лицевая панель

Дисплей для отображения измеряемых величин и операций

6 светодиодных индикаторов для местной индикации
