7SD60

7SD60

Артикул: 32767

1.2 EUR 0.8 EUR

В корзину

Купить в 1 клик

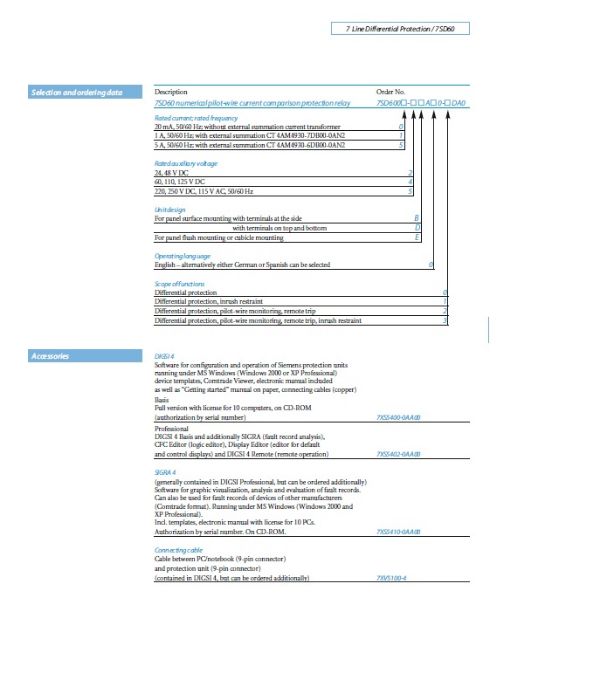

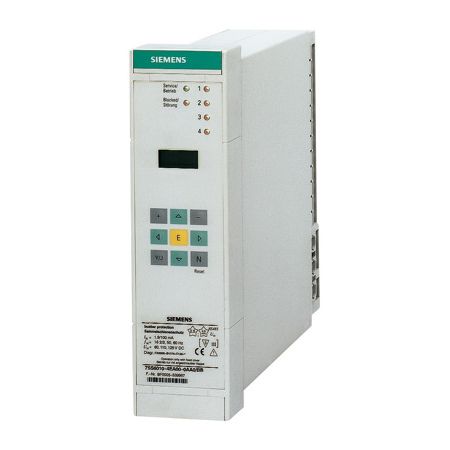

Реле 7SD60 - это легко настраиваемое цифровое реле токовой дифференциальной защиты, функционирующее в паре со вторым полукомплектом и связанное с ним по двухпроводной линии связи. Реле подключается к первичным трансформаторам тока посредством внешнего суммирующего трансформатора тока. Основным назначением реле является защита коротких воздушных линий и кабелей с двумя концами. Однако трансформаторы и реакторы могут также быть расположены в зоне защиты. Устройство обладает такими функциями, как блокировка при запуске, современные средства телеотключения, механизмы полного самоконтроля, локальные и удаленные запросы.

Особенности защиты:

Высокое быстродействие

Возможность защищать очень короткие линии

Автоматическое обнаружение качаний мощности с частотой до 7 Гц

Детектор насыщения трансформатора тока, гарантирующий быстрое отключение и высокую точность дистанционных измерений

Пофазная защита с ВЧ управлением

Цифровая связь между устройствами осуществляются через интегрированный последовательный интерфейс защиты

Автоматическое повторное включение (АПВ)

Реле подключается к первичным трансформаторам тока посредством внешнего суммирующего трансформатора тока. Внутри устройство оперирует с суммой токов, полученной со вторичной обмотки суммирующего трансформатора тока. Связь с удаленной станцией реализована посредством пары симметричных контрольных проводов, действующих на расстоянии примерно до 12 км. Согласование с сопротивлением контрольных проводов осуществлено при помощи программного обеспечения внутри устройства. Таким образом, нет необходимости в сопряжении.


Первоначальным назначением реле является защита коротких одноцепных воздушных и кабельных линий. Однако в зоне защиты могут быть расположены трансформаторы и реакторы. В таких случаях устройство может быть снабжено блокировкой при токах запуска и бросках тока намагничивания. И в этом случае обеспечивается мгновенное отключение дифференциальной защитой. Согласование групп соединений внутри устройства не осуществляется и, если необходимо, должно быть осуществлено посредством согласующего трансформатора тока.


Устройство 7SD60 может быть оснащено функцией контроля исправности канала связи. В дополнении к контролю канала связи также включены команды двунаправленного телеотключения выключателя и удаленного отключения.


На случай, если дифференциальная защита из-за повреждения контрольных проводов перестает работать, реле обладает аварийной функцией максимального тока. Она включает ступень максимального тока с независимой характеристикой выдержки времени.


Малогабаритное реле защиты 7SD60 обладает всеми компонентами для реализации следующих функций:


Прием и обработка измеренных величин


Процесс обработки и отображение результатов на жидкокристаллическом индикаторе


Контакты для передачи команд и аварийных сигналов


Ввод и обработка двоичных сигналов


Передача данных программе DIGSI или системе управления подстанцией через шинный интерфейс RS485


Внутренний блок питания


Первичные трансформаторы тока подключаются к суммирующему трансформатору тока 4АМ49. При значении номинального тока 1 или 5А последний выдает ток 20мА, который измеряется устройством 7SD60. Если требуется, суммирующий трансформатор тока поставляется вместе с устройством защиты.


Устройство может комплектоваться в двух различных корпусах. Один корпус со скрытой проводкой для размещения в шкафу или на панели имеет выводы на обратной стороне корпуса. Вариант корпуса с открытой проводкой поставляется с выводами, доступными с передней стороны корпуса. Устройство может быть с двумя рядами выводов: наверху и внизу устройства.


Обзор функций


Функции защиты


Токовая дифференциальная защита с внешним суммирующим трансформатором тока 4АМ49


Возможность использования при максимальном расстоянии до 12 км при помощи двух контрольных проводов (сопротивление контура 1200 Ohm)


Дифференциальная защита может быть объединена с МТЗ


Функция контроля исправности проводного канала


Двунаправленное удаленное отключение


Телеотключение выключателя на противоположном конце линии


Блокирование команды ОТКЛЮЧЕНИЕ до ручного сброса (Функция блокировки)


Минимальные требования к трансформатору тока благодаря встроенному индикатору насыщения


Блокировка при бросках тока намагничивания


Максимальная токовая защита


Измеряемые величины


Локальный и удаленный токи


Дифференциальный ток


Ток торможения


Функции контроля


Аппаратное обеспечение


Программно-аппаратное обеспечение


Контроль разностных токов


Коммуникационные возможности


Через персональный компьютер и DIGSI 3


Через преобразователь RS232-RS485


При помощи модема


При помощи системы управления подстанцией через протокол IEC 60870-5-103


Выделенный интерфейс RS485, возможно шинное соединение


Аппаратное обеспечение


Локальные операции при помощи встроенной клавиатуры


Жидкокристаллический дисплей для настройки и анализа
