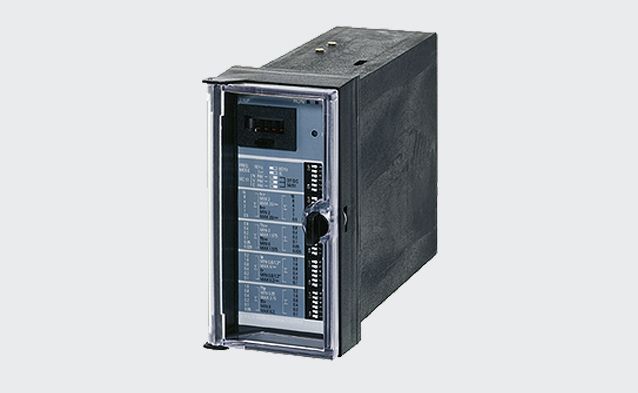

7SJ45
Реле 7SJ45 Easy - это цифровое устройтство токовой защиты с питанием от ТТ, которое, в основном, предназначено для использования в качестве устройства защиты радиальных линий илитрансформаторов в электрических сетях. Реле 7SJ45 обеспечивает токовую защиту с независимой и зависимой выдержкой времени. Настройка устройства при помощи dip-переключателей является простой, удобной и понятной.
Устройство не нуждается в дополнительном источнике питания. Питание реле 7SJ45 осуществляется от трансформаторов тока мощностью - 1.4 ВА (суммарное со всех фаз при Iн).
• Простое подключение к клеммам «под винт»
• Низкое потребление мощности: 1.4 ВА при Iном
• Стандартные трансформаторы тока (1А/5А)
• Простой монтаж благодаря компактному размещению
• Питание, от встроенных трансформаторов тока (для 7SJ45)
• Встроенный блок питания АС/DC с широким диапазоном допустимых входных величин подводного напряжения (для 7SJ46)
• Простое выставление уставок при помощи DIP-переключателей (переключатели, встроенные в корпусе с двухрядным расположением выводов)
• Процесс выставления уставок не требует ни дополнительного питания, ни программы на PC
• Возможно наличие встроенной механической индикации отключения
• Один замыкающий контакт (для 7SJ46)
• Индикация отключения с отдельными светоизлучающими диодами (для 7SJ46)
Функции защиты
• 2-ступенчатая токовая защита
• Характеристики с независимой и обратнозависимой выдержкой времени (согласно стандартам IEC/ANSI)
• Возможность выбора ступени максимального тока (I>>) или ступени тока замыкания на землю (IE> или IEp>)
• Отключение через импульсный выход (24 V DC/0.1 Ws) или через выходное реле (переключающий контакт)
• Повторное отключение при повреждении цепи выключателя (реле с импульсным выходом)
• Совместимость с электромеханическими реле благодаря заложенному алгоритму
• Два управляющих вывода для команд «отключения» и сигнализации «срабатывание» (для 7SJ46)
