7SJ63

• Токовая защита с выдержкой времени (независимая выдержка времени/ обратнозависимая / определённая пользователем)

• Направленная токовая защита с выдержкой времени (независимая выдержка времени/ обратнозависимая / определённая пользователем)

• Чувствительная направленная/ненаправленная защита от замыканий на землю

• Определение напряжения смещения нейтрали

• Защита от перемежающихся замыканий на землю

• Защита от замыканий на землю через большое активное сопротивление

• Подавление бросков тока намагничивания

• Защита двигателей

o контроль снижения тока

o наблюдение длительности запуска

o запрет возврата

o защита от работы двигателя с заторможенным ротором

• Защита от перегрузки

• Контроль температуры

• Защита от повышения/понижения напряжения

• Защита от повышения/понижения частоты

• УРОВ

• Защита обратной последовательности

• Контроль правильности чередования фаз

• АПВ

• Определение места повреждения

• Блокировка команды ВКЛЮЧИТЬ

Функции управления/программируемая логика

• Неограниченное число контролируемых устройств

• Состояние распределительных устройств изображается на графическом дисплее

• Локальное или удалённое управление выключателем

• Управление с клавиатуры, через дискретные входы, с помощью программы DIGSI 4 или систему SCADA

• Расширенная, сконфигурированная пользователем логика

Функции контроля

• Рабочие значения U, I, f

• Измерение энергии P,Q

• Контроль износа выключателей

• Контроль цепей отключения

• Контроль состояния плавкого предохранителя

• Запись 8 осциллограмм коротких замыканий

Коммуникационные интерфейсы

• Системный интерфейс

o IEC 60870-5-103/IEC 61850 (версия V4.51 и выше)

o PROFIBUS – FMS/-DP

o DNP 3.0/MODBUS RTU

• Сервисный интерфейс для DIGSI 4

• Оперативный интерфейс для DIGSI 4

• Синхронизация по времени через IRIG И.ВСА77

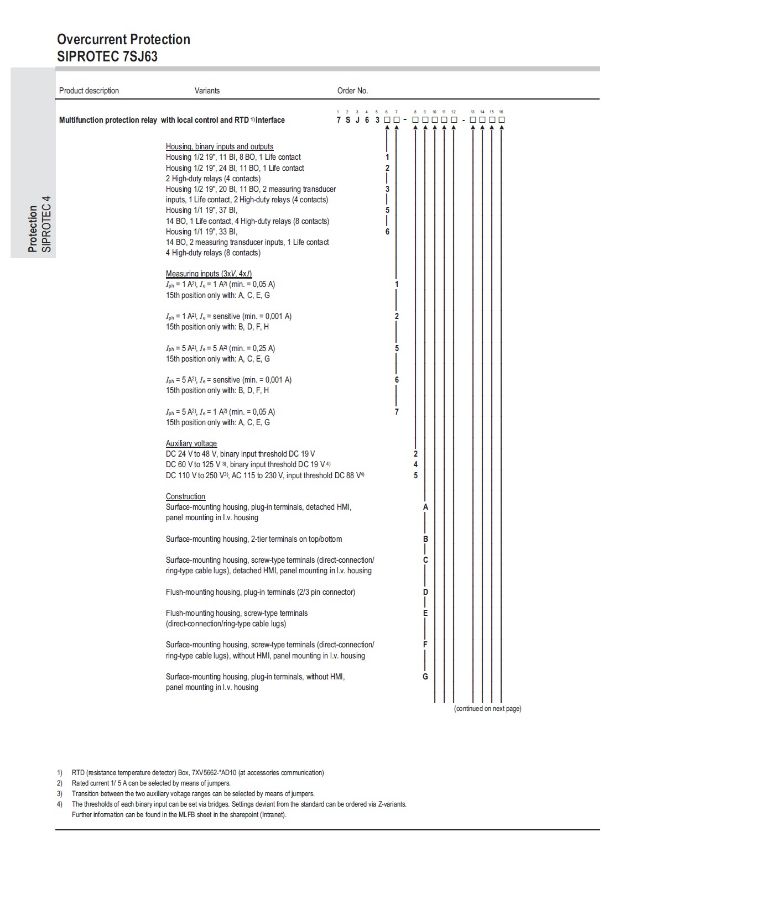

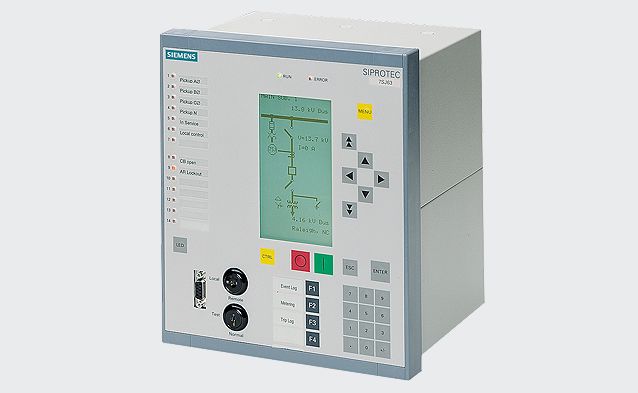

Устройство 7SJ63 – это цифровое реле, которое также может выполнять функции управления и контроля, и поэтому позволяет повысить соотношение «качество/цена» управления энергосистемой, а также повышает надёжность электроснабжения потребителей. Панель управления была спроектирована в соответствии с критерием эргономичности и имеет большой дисплей, с которым легко работать.

Управление

Интегрированная функция управления позволяет управлять коммутационными аппаратами через интегрированную панель оператора, дискретные входы, DIGSI 4 или систему управления и защиты (например, SICAM). Текущее состояние первичного оборудования может быть представлено на дисплее. 7SJ63 может быть использован на подстанциях как с одной системой шин, так и с двумя. Число подключённых элементов (обычно, от 1 до 5) ограничивается только числом доступных входов и выходов. При этом предусмотрен полный диапазон функций обработки команд.

Программируемая логика

Интегрированная программируемая логика даёт пользователю возможность выполнения необходимых функций, например автоматического управления аппаратами распределительного устройства подстанции через графический интерфейс пользователя. Пользователь также может создавать специальные сообщения.

Защита линии

Устройство 7SJ63 может быть использовано для защиты линий высокого и среднего напряжения в системах с эффективно- заземленной, заземлённой через активное сопротивление, изолированной или компенсированной нейтралью.

Защита двигателей

Устройство 7SJ63 может быть использовано для защиты асинхронных машин любой мощности.

Защита трансформатора

Реле выполняет все функции резервной защиты трансформатора при использовании дифференциальной защиты в качестве основной. При этом подавление бросков тока намагничивания позволяет предотвратить нежелательное отключение. Защита от замыканий на землю через высокое сопротивление позволяет обнаружить короткие замыкания и пробои изоляции в трансформаторе.

Резервная защита

Устройство 7SJ63 может использоваться для выполнения любой резервной защиты.

Управление электроприводом

7SJ63 прекрасно подходит для прямого управления выключателями, разъединителями, заземлителями на автоматизированных подстанциях. Взаимосвязь различных распределительных устройств выполняется с помощью программируемой логики. При этом отпадает необходимость в дополнительных вспомогательных реле. В результате, уменьшается количество проводов, а также упрощается работа инженеров.
