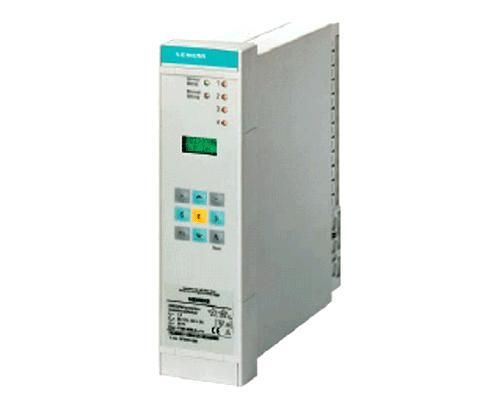

7SJ600
7SJ600 – это цифровое устройство токовой защиты, которое, в добавлении к основному использованию - защите радиальных распределительных сетях и для защиты двигателя, может также быть использовано в качестве резервной защиты питающих линий, трансформатора и генератора при использовании дифференциальной защиты в качестве основной.
Реле 7SJ600 наряду с защитой от перегрузок и защитой обратной последовательности в полном исполнении обеспечивает токовую защиту с независимой и с обратно- зависимой выдержкой времени, обеспечивает надежное определение обрывов фаз или несимметричных коротких замыканий с токами, меньшими, чем токи нагрузки.
Встроенные функции управления позволяют осуществлять несложное управление выключателем или разъединителем с помощью встроенных программ HMI, DIGSI3 или DIGSI4 (≥4.3) или SCADA (протокол IEC 60870-5-103).
Защита фидера
Токовая защита с выдержкой времени
Защита от замыкания на землю
Защита от перегрузок
Автоматическое повторное включение
Контроль исправности цепей отключения
Защита двигателя
Контроль длительности запуска
Защита от работы двигателя с заблокированным ротором
Функции управления
Команды управления выключателем
Осуществление управления с клавиатуры, DIGSI 4 или SCADA систему
Функции измерения
Текущие значения тока
Функции контроля
Регистрация повреждений с отметкой времени
8 записей осциллограмм повреждений
Непрерывный самоконтроль
Коммуникационные возможности
Через персональный компьютер и программу DIGSI3 или DIGSI4 (≥4.3)
Через RS232-RS485 конвертер
Через модем
Протокол IEC 60870-5-103
Интерфейс RS485
Аппаратное обеспечение
3 трансформатора тока
3 дискретных входа
3 выходных реле
1 контакт отображающий состояние прибора
