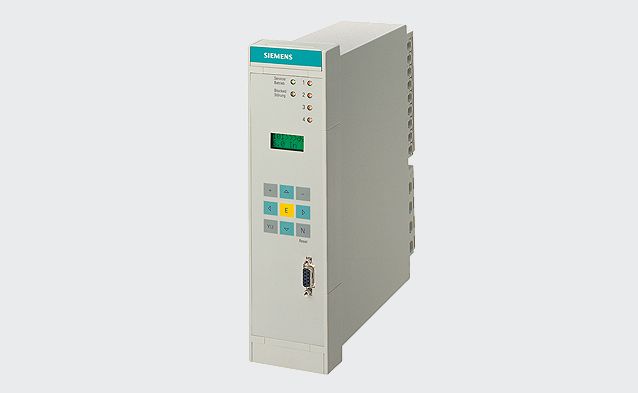

:format(webp):no_upscale()/543b3474f14a4f4.s2.siteapi.org/img/48zly46zeduss48cgw8s4gkwccokkw "7SJ602")
7SJ602 – это цифровое реле токовой защиты, которое, в добавлении к своему основному назначению – защите радиальных распределительных сетей и защиты двигателя, может также быть использовано в качестве резервной защиты питающих линий, трансформатора и генератора при использовании дифференциальной защиты в качестве основной.
Реле 7SJ602, в полном исполнении, наряду с защитой от перегрузок и несбалансированной нагрузки обеспечивает токовую защиту с независимой и с зависимой арактеристиками выдержки времени. Для определения тока замыкания на землю можно использовать следующие варианты устройства: первый вариант – с 4 токовыми входами (при определении ненаправленного замыкания на землю) и второй вариант – с 3 токовыми входами (2 фазы, 1земля) и 1 вход напряжения для направленной защиты от замыкания на землю.
Универсальные телекоммуникационные интерфейсы открыты для современных систем управления.
Реле содержит все необходимые элементы для реализации следующих функций:
Сбор и анализ измеряемых величин
Обработка и вывод информации на дисплей
Вывод сигналов и команд отключения
Ввод и обработка двоичных сигналов
Интерфейс SCADA (RS485)
Номинальные токи трансформатора тока, применяемые в реле 7SJ602, могут принимать значение 1 или 5А. Выбор значения тока происходит благодаря перемычке внутри реле.
Возможно использование двух видов корпусов. Один вариант со скрытой проводкой (установкой в шкаф) имеет клеммник на задней панели устройства. В другом варианте - с открытой проводкой, клеммы доступны со стороны лицевой панели устройства.
Возможно установка нового коммуникационного модуля или замена существующего другим.
Обзор функций
Защита питающих линий
Токовая защита с выдержкой времени
Чувствительная защита от замыкания на землю
Направленная чувствительная защита замыкания на землю
Смещение напряжения
Имитация поведения индукционных реле
Защита от перегрузки
УРОВ
Защита обратной последовательности
Автоматическое повторное включение
Контроль цепей отключения
Защита двигателя
Контроль длительности запуска
Защита от работы двигателя с заблокированным ротором
Блокировка повторного запуска
Контроль минимального тока
Контроль температуры
Функции управления
Команды управления выключателем
Осуществление управления через клавиатуру, DIGSI 4 или SCADA систему
Функции измерения
Оперативные измеряемые значения I, V
Расчет мощности и энергии P, Q, S, Wq, W q
Средние значения
Функции контроля
Регистрация повреждений с отметкой времени
8 записей осциллограмм повреждений
Непрерывный самоконтроль
Коммуникационные возможности
Через персональный компьютер и программу DIGSI3 или DIGSI4 (≥4.3)
Через RS232-RS485 конвертер
Через модем
Интерфейс RS485
Системные интерфейсы:
- IEC 60870-5-103,
- PROFIBUS-DP,
- MODBUS RTU/ASCII

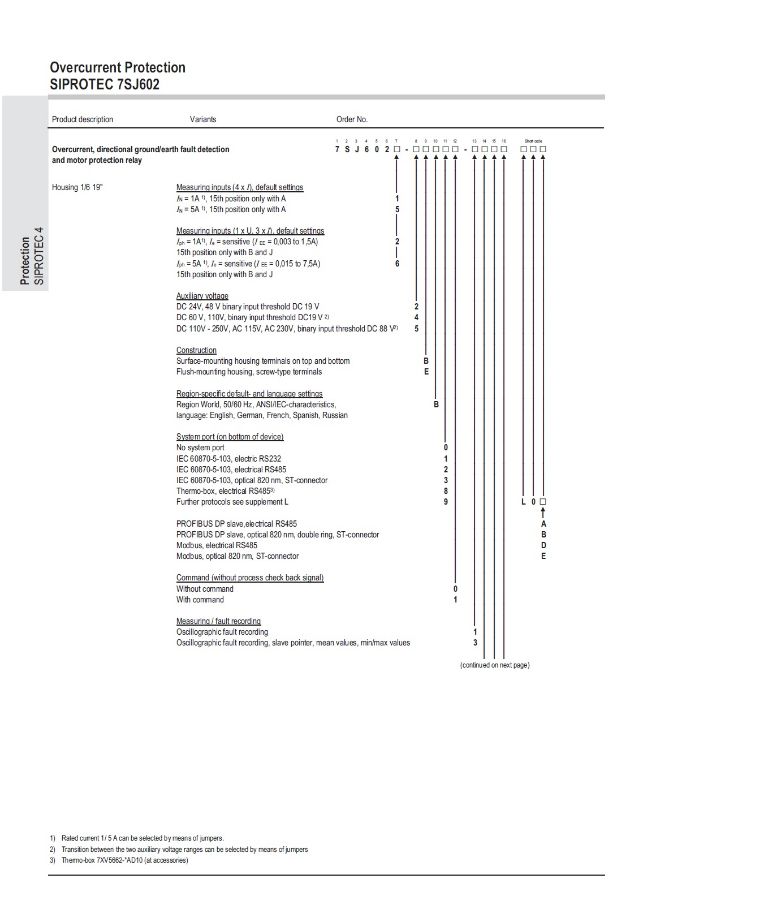

Аппаратное обеспечение
4 трансформатора тока или 3 трансформатора тока + 1 трансформатор напряжения
3 дискретных входа
4 выходных реле
1 контакт отражающий состояние прибора
