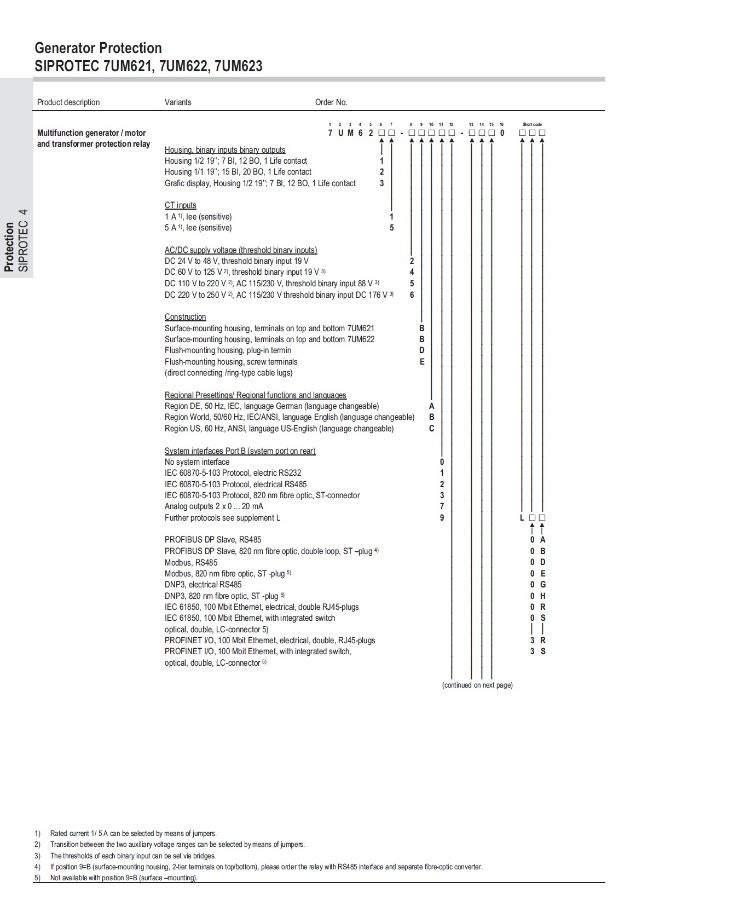

7UM621/7UM622/7UM623

В распоряжении всех версий 7UM62 имеется следующий основной набор функций:

Дифференциальная токовая защита генераторов, двигателей и трансформаторов

Защита обмотки статора от замыканий на землю; чувствительная защита от замыканий на землю

Защита обмотки статора от перегрузки; максимальная токовая защита (либо с независимой, либо с обратнозависимой выдержкой времени)

Направленная максимальная токовая защита с независимой выдержкой времени

Защита от понижения или повышения напряжения

Защита от повышения или понижения частоты

Защита от пере- или недовозбуждения; внешняя развязка цепей

Защита по направлению мощности

Защита обратной последовательности

Защита ротора от замыканий на землю (измерение f, R)

Контроль времени пуска электродвигателя и запрет повторного пуска для двигателей.

Стандартная версия

В добавление к основному набору:

Защита от случайных включений

100%-ная защита обмотки статора от коротких замыканий на землю с учетом третьей гармоники

Защита полного сопротивления (дистанционная защита)

Полная версия

В добавление к стандартной версии:

Защита постоянного напряжения

Максимальная токовая защита действующая во время запуска

Дифференциальная токовая земляная защита

Защита от асинхронного хода

Дополнительная версия

Доступна всем версиям:

Чувствительная защита обмотки ротора от замыканий на землю (1-3 Гц метод)

Защита обмотки статора от замыканий на землю с использованием напряжения с частотой 20 Гц

3ащита по скорости изменения частоты

Kонтроль скачка вектора

Функции контроля

Контроль исправности цепи отключения

Контроль исправности плавкого предохранителя

Эксплуатационное измерение значений V, I, f,…

Измерение активной Wp и реактивной Wq выданной энергии

Измерение времени работы

Самоконтроль реле

8 осциллограмм зарегистрированных неисправностей

Интерфейсы связи

системные интерфейсы

IEC 60870-5-103 протокол

PROFIBUS-DP

DNP 3.0

Аппаратные средства

Аналоговые входы

8 трансформаторов тока

4 трансформатора напряжения

7/15 двоичные входы

12/20 выходных реле

Передняя панель

Удобная в пользовании панель управления

7/14 светодиодных индикаторов для местной сигнализации

Функциональные клавиши

Применение

Многочисленные функции защиты обеспечивают надежную защиту электрических машин. Их расширение и комбинация определяются различными факторами, такими как мощность, режим работы, конструкция станции, требованиями к готовности, опыт и принцип проектирования.

Для того чтобы удовлетворить различные требования, комбинации функций группируются (см. табл. 11/3). Выбор облегчается с помощью деления на пять групп.

Применение сконцентрировано на генераторах малой и средней мощности, для которых требуется дифференциальная защита. Набор функций также подходит для обеспечения резервной защиты. Набор применим для защиты синхронных двигателей.

Такой набор предлагает все необходимые функции защиты для генераторов средней мощности (10-100 МВА.) Имеется также мощная резервная защита для трансформаторов.

Здесь доступны все защитные функции и применяются главным образом для крупных блоков (более 100 МВА). Группа функций включает все необходимые защитные функции для генераторов, резервные защиты для блоков генератор-трансформатор, включая мощные системы. Также включены дополнительные функции, такие как защита во время запуска для генераторов с пусковыми преобразователями.

Функции, которые не используются, могут быть замаскированы.

Помимо дифференциальной защиты, этот функциональный набор включает в себя все функции защиты, необходимые для защиты мощных асинхронных двигателей (более чем 1 МВА). Температура статора и подшипника измеряется отдельным термодатчиком и передается устройствам защиты для оценки.

Этот набор функций не только включает в себя дифференциальную и максимальную токовые защиты, но также и определенное число защитных функций,  обеспечивающих контроль напряжения и частоты.

7UM62 скомпоновано в корпус имеющий ширину ½ 19” и стандартную высоту 243 мм.
