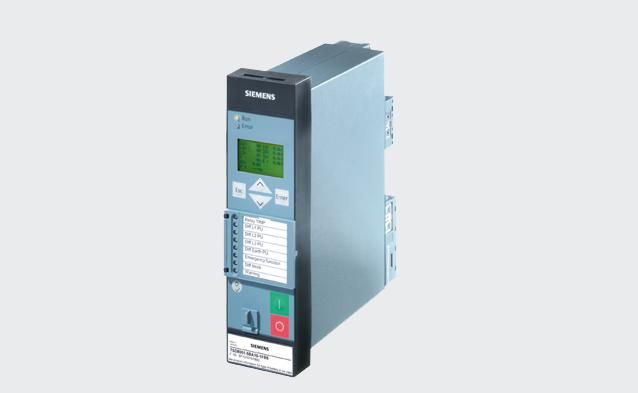

Линия дифференциальное предохранение SIPROTEC 7SD80 была понята для селективной линии предохранения силовых кабелей и надземных линий до 24km для всего вида конфигураций starpoint. Реализованный алгоритм фазового сравнения является быстрым и стабильным методом защиты линий в промышленности и распределительных сетях. Связь интерфейса предохранения унесена сразу без внешнего оборудования над медными проводами, стекловолокнами или обоими в дублировании. Широкий объем non дирекционных и дирекционных функций может быть прикладной miscellaneously как непредвиденные функции также, как резервные функции. Например, 7SD80 позволяет упростить и стоимость концепции сохранения для ячеистых сетей и защиты шин с помощью обратной блокировкой. Быстрый и селективный задействовать гарантирован даже если сообщение терпит неудачу между реле.
Объем функций включает функции предохранения также, как функции для управления и контроля. Интероперабельное взаимодействие к системам управления подстанции дает стандартными протоколами как IEC61850. Общая концепция избыточности для защиты и ее связи дополняется протоколами резервирования Ethernet (PRP, HSR, RSTP) и, таким образом, повышает общую доступность системы. Интегрированные функции для поручать помощь и легкие установки водят к коротким поручая временам.
Связь интерфейса защиты
Обмен данными дифференциальной функции защиты осуществляется посредством цифровой связи через встроенный двухпроводной
интерфейс и / или интегрированный интерфейс fi ber-optic. Параллельной пользой обоих вариантов дублирование связи можно осуществить поэтому.
Сообщение через интерфейс предохранения можно более добавочно использовать для посылки intertripping команды к автомату защити цепи на противоположном конце, и для того чтобы обменять в тоже время до 16 свободно assignable бинарных сигналов между реле 7SD80.
Выгоды
Конформное покрытие (новый)
Разъемный тока и напряжения
Двоичные входные пороги, устанавливаемые с помощью DIGSI (3 этапа)
Вторичные значения трансформатора тока (1 а / 5 а) настраиваются с помощью DIGSI
9 программируемых функциональных клавиш
6-строчный дисплей
Буферная батарея сменная передняя панель
Порт USB передний
2 дополнительных порта связи
Интегрированный переключатель для недорогих и резервных оптически колец локальных сетей
Протоколы дублирования RSTP, PRP и HSR локальных сетей для самого высокого наличия
Связь реле-к-реле через локальные сети с гусыней IEC 61850
Millisecond-точная синхронизация времени через локальные сети с SNTP
Быстрого ввода в эксплуатацию с помощью простого параметрирования и ввода в эксплуатацию комплексной помощи для защиты и
связь
Интегрированные интерфейсы для обмена данными дифференциальной защиты (до 24 км/ 15 миль и/или двухпроводные
медные кабели до 20 км/ 12 миль)
Интегрированная функция контроля интерфейса защиты, как на этапе ввода в эксплуатацию, так и в процессе эксплуатации
Addressability приборов предохранения для дифференциального сообщения предохранения обнаружить случайное
обмен кабелями связи в случае параллельных кабелей
Интегрированная ненаправленная и направленная защита от перегрузки по току
Передача сигнала автомата защити цепи intertripping и 16 более дополнительных бинарных сигналов к противоположному концу
Результат:
7ds80 идеально для расстояний до 24 km/15 миль, для систем кольца и как применение для дифференциального предохранения.
Удалить товар
Вы точно хотите удалить выбранный товар? Отменить данное действие будет невозможно.
С этим товаром покупают
:format(webp):no_upscale()/543b3474f14a4f4.s2.siteapi.org/img/gcxb44xul28g08g0kcoo4g8ock0gks "6AG1124-0QC02-4AX1 SIMATIC TP1500 COMFORT, ПАНЕЛЬ ОПЕРАТОРА SIMATIC HMI СЕРИИ COMFORT, СЕНСОРНОЕ УПРАВЛЕНИЕ, 15\"")
:format(webp):no_upscale()/543b3474f14a4f4.s2.siteapi.org/img/l8bqtijoz280ogkc84wwo8o0goss0c "6ED1052-1FB08-0BA1 LOGO! 230RCE, логический модуль, дисплей, напряжение питания/входов/выходов: 115 В/230 В/ реле, 8 DI/4DO")

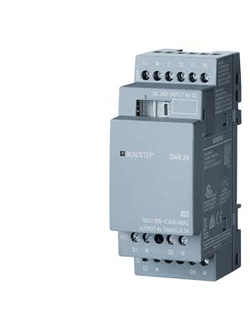

:format(webp):no_upscale()/543b3474f14a4f4.s2.siteapi.org/img/1auxs92nlypwk84g4s0c8gg8so80os "6ED1055-1CB00-0BA2 LOGO! DM8 24, МОДУЛЬ РАСШИРЕНИЯ, НАПРЯЖЕНИЕ ПИТАНИЯ/ВХОДОВ/ВЫХОДОВ: 24 В/24 В")
