это имеет решающее значение после неисправности линии, что ошибка быстро и полностью анализируется, так что надлежащие меры могут быть немедленно получены из оценки причины. В результате, первоначальное состояние линии можно быстро восстановить и время простоя уменьшенное к абсолютному минимуму. с помощью SIGRA 4 можно отображать записи из цифровых блоков защиты и регистраторов неисправностей в различных видах и измерять их по мере необходимости в зависимости от соответствующей задачи.

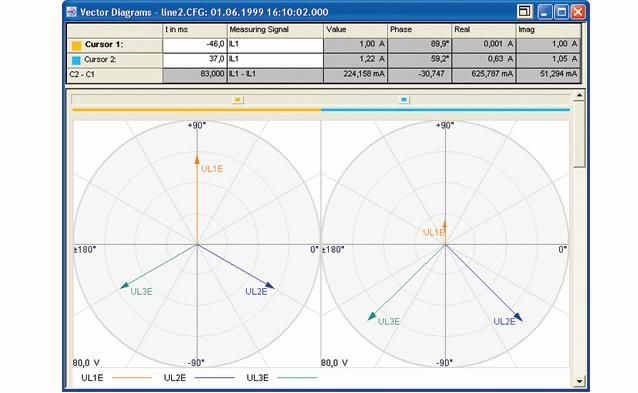

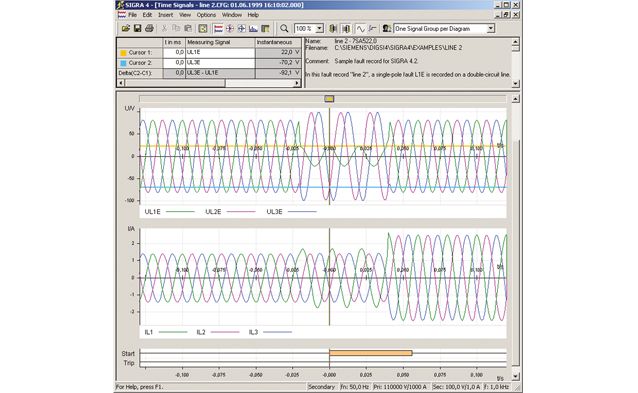

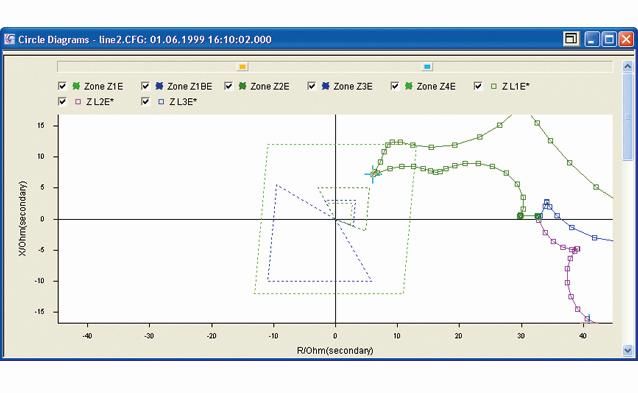

В дополнение к обычному отображению сигнала времени записи измеряемых переменных, он также предназначен для отображения векторных диаграмм, круговых диаграмм, гистограмм для указания гармоник и данных
таблицы. Из измеренных значений, которые были записаны в записи неисправностей, SIGRA 4 вычисляет дополнительные значения, такие как: отсутствующие величины в трехпроводной системе, импедансы, выходы, симметричные компоненты и т. д. Посредством 2 измеряя курсоров, возможно оценить след недостатка просто и удобно. С SIGRA, однако, вы можете добавить дополнительные
записей о неисправностях. Сигналы другой записи неисправности (например, с противоположного конца линии) добавляются к текущей схеме сигнала с помощью Drag & Drop.
СИГРА 4 предлагает возможность для показа сигналов от различных показателей недостатка в одной диаграмме и
полностью автоматически синхронизируйте эти сигналы с общей базой времени. Помимо выяснения деталей неисправности линии, особый интерес представляет локализация неисправности.
Точное определение места неисправности сэкономит время, которое может быть использовано для проверки неисправности на месте. Этот аспект также поддерживается SIGRA 4-с его функцией "локализации неисправностей offl ine".
SIGRA 4 можно использовать для всех записей ошибок, используя формат файла COMTRADE.
Функциональные особенности и преимущества SIGRA 4 можно, однако, только оптимально показать на самом продукте. По этой причине можно протестировать SIGRA 4 в течение 30 дней с пробной версией
версия.
