Больше места

Цоколь электрических частей клавишных и кнопочных выключателей, а также розеток с заземлением сконструирован особенно компактно. За счет этого увеличивается пространство для подсоединения проводов, которого обычно не хватает, особенно при использовании нестандартных монтажных коробок. Даже для розеток с заземлением и защитой от перенапряжения достаточно стандартной глубины монтажной коробки 40 мм.

Пружинные зажимы

Присоединение проводов осуществляется быстро и без проблем. Достаточно ввести одножильный провод сечением 1,5 мм2 или 2,5 мм2 в приемную воронку пружинного зажима. Можно использовать даже одножильный провод сечением 2,5 мм2 после соответствующей предварительной обработки.

Парные пружинные зажимы располагаются с одной стороны, что ускоряет подключение. А перед установкой лицевых панелей достаточно одного взгляда, чтобы убедиться в правильности подключения всех проводов. Кстати, отсоединение проводов производится также просто, как и подключение. Для этого достаточно нажать на пластиковые разжимающие рычажки пружинных клемм и извлечь провод.

Тройная стабильность: механизм, несущая рамка и крепежные распорки

Чтобы монтировать быстро, необходима уверенность в качестве материала. Наши механизмы обладают повышенной механической прочностью, что позволяет использовать электрические отвертки при монтаже.

Крепление без проблем

Причинявшая неудобства резинка, удерживающая крепежные распорки, ушла в прошлое. Распорки наших электрических частей подпружинены и поэтому они автоматически возвращаются в исходное положение. Электрические части снабжены специальными винтами (+/- винты Pozidriv, размер 1). Благодаря комбинированному шлицу винтов возможно применение электрических отверток при монтаже. Винты распорок сделаны невыпадающими. А если монтажная коробка установлена слишком глубоко, просто используйте удлиненные распорки. Кстати, все электрические части можно фиксировать как спомощью распорок, так и с помощью винтов.

Защита от прикосновения

Даже со снятой лицевой накладкой электрическая часть розетки в состоянии обеспечить защиту от прикосновения пальцем: все токоведущие части закрыты зеленым изоляционным материалом. Точно также защищена от прикосновения и розетка с защитой от перенапряжения. Разжимающий рычажок клеммы защитного провода из соображений безопасности сделан короче.

Легкость дооснащения

Лампы подсветки и контрольные лампы просто вставляются спереди в электрическиечасти клавишных и кнопочных выключателей. Также легко монтируется и индикатор рабочего состояния в розеткус заземлением - без трудоемкого демонтажа и монтажа электрической части розетки. Нет ничего легче.

Монтаж клавиши и рамки на электрическую часть.

Клавиша и рамка соединяются друг с другом на защелках и образуют единый блок. Устанавливаем комбинацию клавиша/рамка на электрическую часть и все готово. Многоместные рамки устанавливаются аналогично.

Демонтаж клавиши и рамки с электрической части

Клавиши снимаются с электрической части посредством рамки, т.е. край рамки слегка приподнимается рукой или маленькой отверткой, при этом клавиша выходит из зацепления.

Цена
1
80.5
160
отдоEUR
5TA2117

6,52 € 5,67 €

5TA2118

8,43 € 7,33 €

5TA2151

3,08 € 2,68 €

5TA2155

4,89 € 4,25 €

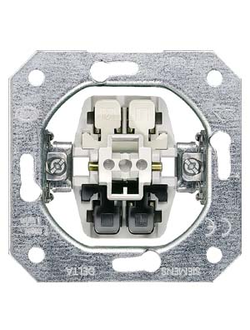

5TA2156

3,23 € 2,81 €

5TC1060

184,29 € 160,25 €

5TC7212

107,25 € 93,26 €

5TC9203

140,77 € 122,41 €

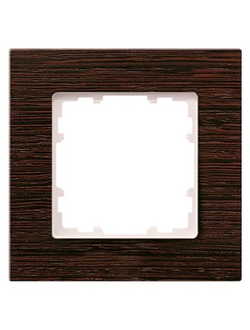

5TG1101-0

24,53 € 21,33 €

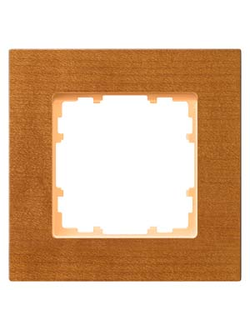

5TG1101-1

21,05 € 18,3 €

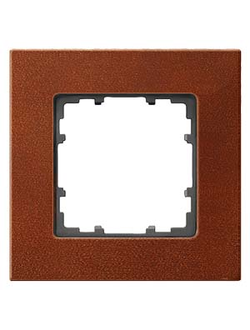

5TG1101-2

21,05 € 18,3 €

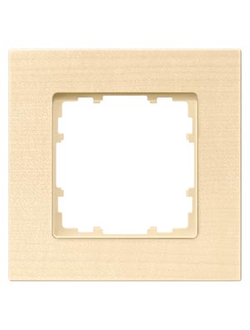

5TG1101-3

21,05 € 18,3 €

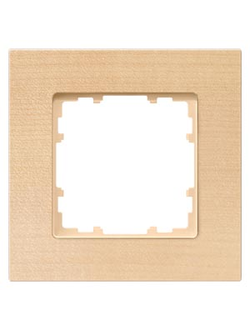

5TG1101-4

21,05 € 18,3 €

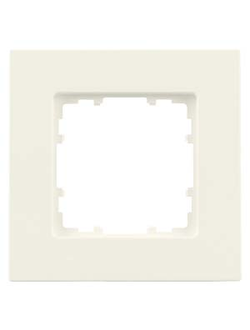

5TG1111-0

2,42 € 2,11 €

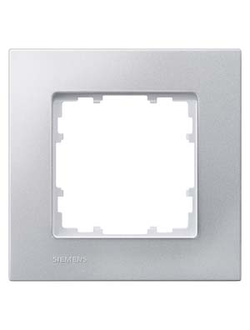

5TG1111-1

5,1 € 4,43 €

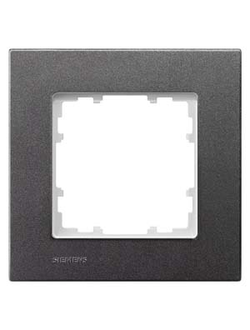

5TG1111-2

5,1 € 4,43 €

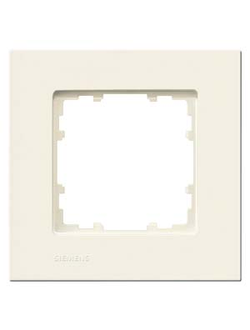

5TG1111-3

2,42 € 2,11 €

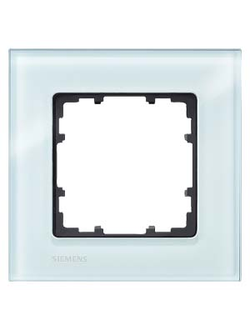

5TG1201-0

27,49 € 23,91 €

5TG1201-1

29,05 € 25,26 €

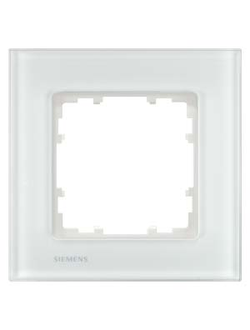

5TG1201-2

29,05 € 25,26 €
