ШИНОПРОВОД

Шинопроводы низкого напряжения обеспечивают надежную передачу и распределение электрической энергии от трансформатора через главный распределительный щит и другие распредустройства до потребителя. Siemens предлагает полный спектр распределительных шинопроводов следующих систем:

• CD-K от 25 A до 40 A

• BD01 от 40 A до 160 A

• BD2 от 160 A до 1250 A

• LR от 400 A до 6300 A

• LD от 1100 A до 5000 A

• LX от 800 A до 6300 A

Все системы распределительных шинопроводов являются „Типовыми комбинациями низковольтных коммутационных аппаратов” (TSK) по МЭК/ EN 60439 1 и  2. Тем самым они обеспечивают стандарт безопасности, отвечающий высоким требованиям к автоматизации производства и инженерных сооружений в строительстве.

В качестве других преимуществ можно назвать:

• наглядную структуру сети

• легкость переоснащения при изменении нагрузок

• низкие эксплуатационные расходы благодаря высокому коэффициенту готовности

• простоту проектирования и монтажа

Универсальные решения для больших осветительных установок и мелких потребителей

Независимо от объекта – мебельный салон, супермаркет или тепличное хозяйство – система

CD-K (до 40 A) на всей площади обеспечит питание осветительной установки и быстрый монтаж светильников. Изысканный дизайн шинопроводов прекрасно смотрится в самых оживленных торговых залах. А высокая степень защиты позволяет использовать их в самых неблагоприятных условиях.

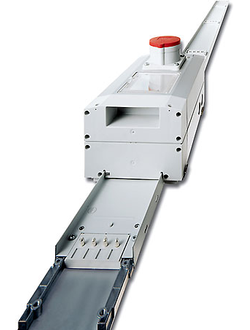

Энергия для передвижных потребителей

Система BD01 наилучшим образом подходит для распределения электроэнергии (до 160 A) внебольших производствах и мастерских. Секции шинопровода соединяются просто и быстро. Ответвительные коробки имеют блокировки от неправильного монтажа, что также ускоряет переоснащение. Дальнейшие преимущества: минимум компонентов для хранения на складе и несложное проектирование благодаря одному типоразмеру на пять разных величин тока.

Универсальное распределение энергии

Система BD2 (до 1250 A) обеспечивает электроэнергией в строительстве и во всех областях промышленности средних по величине потребителей. Подготовленные ответвительные коробки с разным набором оснащения гарантируют при этом универсальность применения. Всего лишь два стандартных типоразмера на все токи значительно упрощают ведение склада запасных частей и проектирование.

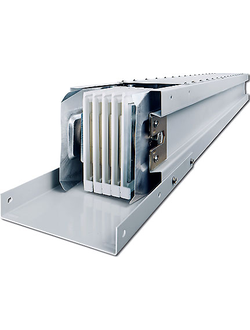

Высокая готовность производства

Вентилируемая система LD (до 5000 A) служит для передачи тока на производствах с высоким потреблением энергии, напр., в автомобильной промышленности. Отдельная шина PE обеспечивает при этом надежное срабатывание аппарата защиты на большом удалении. Высокая устойчивость к токам короткого замыкания позволяет осуществлять защиту участка между трансформатором и главным вводом с помощью выключателя высокого напряжения. Ответвительные коробки до 1250 A легко устанавливаются на втычных разъемах.

Гибкое распределение электроэнергии в многоэтажных зданиях

Система LX (до 6300 A) типа “сэндвич” широко используется там, где особое значение придается равномерной передаче больших объемов энергии. Независимо от места установки на радиостанциях, в вычислительных центрах или у интернет провайдеров – конфигурации проводников с раздельным нулевым защитным проводником (PE) и двойным поперечным сечением нейтрального проводника (N) гарантируют бесперебойное энергоснабжение. Предлагаются стандартные ответвительные коробки до 1250 A .

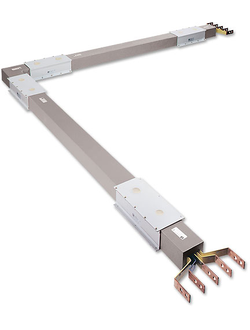

Надежная передача энергии в нефтехимии

Герметизированная компаундом система LR (до 6300 A) благодаря высокой степени защиты обладает огромной устойчивостью к внешним неблагоприятным воздействиям. Как в суровых климатических условиях, так и под большими промышленными нагрузками в виде пыли, грязи и агрессивной среды, она обеспечивает надежную передачу электроэнергии. Областями применения являются нефтехимия
