Типоразмеры S00 и S0, до 18.5кВт

Для цепей переменного и постоянного тока

IEC 60947-1, EN 60947-1,

IEC 60947-4-1, EN 60947-4-1

Контакторы 3RT2 имеют защиту от климатических воздействий, протестированы на пригодность работы во многих странах мира.

Если устройства используются при условиях окружающей среды, которые отличаются от стандартных промышленных условий (DIN EN 60721-3-3 "Стационарное использование, Защищенное от погодных условий"), необходимо получить информацию о возможных ограничениях по надежности и сроке службы контакторов, а также о необходимых защитных мерах. В этом случае свяжитесь с нашей Технической Поддержкой.

Контакторы 3RT2  имеют защиту от прикосновения к токоведущим частям согласно DIN EN 50274. Устройства с зажимами для кольцевых кабельных наконечников имеют степень защиты IP20, если используются  крышки для зажимов.

Дополнительные вспомогательные контакты

Типоразмер контакторов S00 имеет вспомогательный контакт, интегрированный в устройство базового исполнения. Контактор типоразмера S0 в базовом исполнении содержит два вспомогательных контакта (1 НО + 1 НЗ).

Все устройства базового исполнения могут быть укомплектованы блоками вспомогательных контактов. Для типоразмера S0 и выше в максимальной комплектации возможны 2НО + 2НЗ вспомогательных контакта (обозначение зажимов в соответствии с DIN EN 50012). Вспомогательные блоки контактов являются съемными.

Возможна установка максимум до 4-х дополнительных вспомогательных контактов; блоки вспомогательных контактов могут быть с различными комбинациями типов контактов.

По соображениям симметрии при использовании двух 2-х полюсных боковых контактных блоков, один из них должен быть установлен слева, а другой справа.

Наибольшее количество вспомогательных контактов, которое может быть установлено на устройстве (встроенные плюс дополнительно устанавливаемые), четыре НЗ контакта на контакторах типоразмера S00 и четыре НЗ контакта на контакторах типоразмера S0.

Дополнительно для типоразмеров S00 и S0 предлагается исполнение с несъемными вспомогательными контактными блоками (2 НО + 2 НЗ согласно EN 50012).

Надежность контактов

Вспомогательные контакты контакторов 3RT2 или промежуточных реле (вспомогательных контакторов) 3RH21 могут использоваться в соответствии с их гарантированным высоким уровнем надежности контактов для коммутации напряжений ≤ 110 В и токов  ≤ 100 мА.

Эти вспомогательные контакты пригодны для коммутации цепей электроники с токами ≥ 1 мА при напряжении 17 В и выше.

Метод подключения

Контакторы 3RT2 выпускаются с винтовыми зажимами, пружинными зажимами и зажимами для кольцевых кабельных наконечников.

Защита контакторов от коротких замыканий

Защита контакторов от коротких замыканий без реле перегрузки - см. "Технические Характеристики". Для защиты контакторов с реле перегрузки от коротких замыканий - см. "Реле Перегрузки". Для сборки безпредохранительных фидеров двигателей вы должны выбрать комбинации для защиты пускателя двигателя и контактора, как описано в "Fuseless Load Feeders"  ("Безпредохранительных фидерных сборках")(см. главу 6).

Защита двигателя

Тепловое реле перегрузки 3RU21  или электронное реле перегрузки 3RB30 могут использоваться для установки на контакторы 3RT2 для защиты нагрузок от перегрузки. Реле перегрузки должны заказываться отдельно.

Оценка асинхронных двигателей

Указанная номинальная мощность двигателя (в кВт) соответствует номинальной мощности на валу двигателя (в соответствии с табличкой завода-изготовителя).

Помехоподавление

Контакторы 3RT2 могут быть дооборудованы RC-элементами, варисторами, помехоподавляющими диодами  или диодными сборками (сборка из диода и диода Зеннера) для гашения перенапряжений на катушке.

Устройства гашения перенапряжений устанавливаются (вставляются) в гнезда на фронтальной поверхности контакторов типоразмера  S00. Эти гнезда располагаются рядом с устройством крепления блоков вспомогательных контактов.

Устройства гашения коммутационных перенапряжений могут устанавливаться на фронтальной поверхности контакторов типоразмера S0.

Примечание:

Задержка размыкания НО контактов и замыкания НЗ контактов увеличивается, если катушка контактора имеет защиту от коммутационных перенапряжений (шумоподавляющий диод - в 6 - 10 раз; диодные сборки - в 2 -- 6 раз, варистор и помехоподавляющий диод - +2 - 5 мс).

Контакторы типоразмеров S00 и S0 с интерфейсом коммуникации

Контакторы типоразмеров S00 и S0 с интерфейсом связи могут иметь установленные функциональные модули SIRIUS для подключения к системе управления.

Особенности

Малое потребление энергии приводит к дополнительным преимуществам

Обзор процесса энергоменеджиента

Мы предлагаем Вам уникальную возможность для эффективного энергоменеджмента на производстве  – т.е. процесс, который позволяет оптимизировать потребление энергии. Мы делим энергоменеджмент на три отдельные фазы: идентификация, оценка и внедрение, при этом снабжаем Вас необходимым аппаратным и программным обеспечением в каждой фазе процесса.

Контакторы 3RT20 вносят свой вклад в энергоэффективность благодаря следующим свойствам:

Универсальные UC катушки управления с электронным управлением снижают расход энергии при замыкании и удержании

Уменьшенная величина моощности рассеияния

Малое потребление цепями управления при напряжении удержания 24 В DC

Меньшее рассеяние энергии - меньший нагрев шкафа - меньшие затраты на его охлаждение

Более полную информацию см.  http://webservices.siemens.com/medaps/webeditor/www.siemens.de/sirius/energiesparen

Дополнительно

Блоки вспомогательных контактов

К контактору в базовом исполнении 3RT2 в зависимости от применения могут быть добавлены  различные блоки вспомогательных контактов:

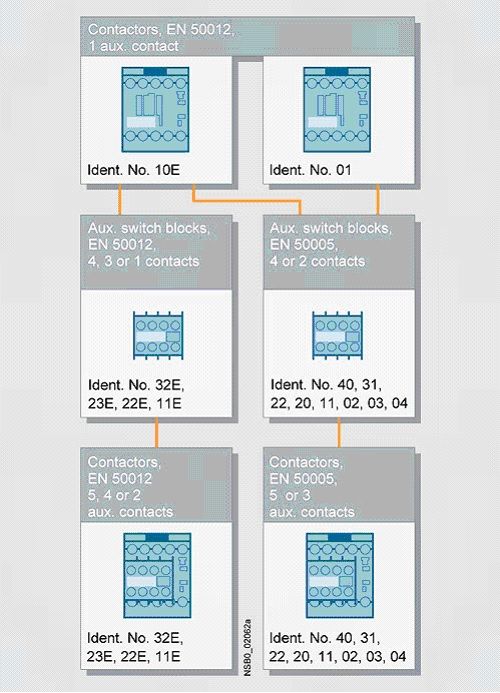

Контакторы типоразмеров  S00, 3RT20 1.

Обозначение зажимов в соответствии с DIN EN 50012 или DIN EN 50005

 Типоразмеры контакторов S00 имеют в базовом исполнении встроенный вспомогательный контакт (НО или НЗ).

Контактор типоразмера S00 с 4-х полюсным блоком вспомогательных контактов

Контактор с НО вспомогательным контактом, который может иметь винтовые, пружинные зажимы, а также зажимы для кольцевых кабельных наконечников, имеют идентификационный номер (дополнительное обозначение) 10E, и могут быть переоборудованы  в контакторы с 2, 4 и 5 вспомогательными контактами в соответствии с DIN EN 50012 применением дополнительных контактных блоков. Идентификационные номера в соответствии с DIN EN 50012, например, 11E, применяются в отношении базовых устройств совместно с установленными на них вспомогательными контактами.

Все контакторы типоразмера S00 с одним вспомогательным контактом (идентификационные номера 10E или 01) и контакторы с  4-мя главными контактами могут быть расширен до контакторов с 3 или 5 вспомогательными контактами с использованием блоков вспомогательных контактов с идентификационными номерами от 40 до 02 (если контактор с 4-мя главными контактами: 2 или 4 вспомогательных контакта) в соответствии с EN 50005.

Идентификационные номера блоков вспомогательных контактов распространяются только на присоединенные вспомогательные контакты.

Одно- или 2-х полюсные блоки вспомогательных контактов с подключением проводников сверху или снизу позволяют легко и удобно выполнить подключение проводов. Эти блоки вспомогательных контактов производятся только с винтовыми зажимами.

Если место установки  контакторов ограничено по глубине, двухполюсный блок вспомогательных контактов (с винтовыми или пружинными зажимами, а также зажимами для кольцевых кабельных наконечников) может быть установлен на боковой стороне контактора справа или слева.

Блоки вспомогательных контактов 3RH29 1.-1NF.. совместимые с  цепями электроники для контакторов типоразмеров S00 включают 2 закрытых контакта. Они особенно пригодны для коммутации малых напряжений и токов (контакты с твердым золочением) и для работы в запыленной атмосфере. НЗ вспомогательные контакты не являются зеркальными контактами.

Все вышеупомянутые варианты вспомогательных выключателей могут быть защелкнуты на фронтальной поверхности контакторов. Все фронтальные блоки вспомогательных выключателей имеют защелку, расположенную в центре и предназначенную для отсоединения блока вспомогательных контактов от контактора.

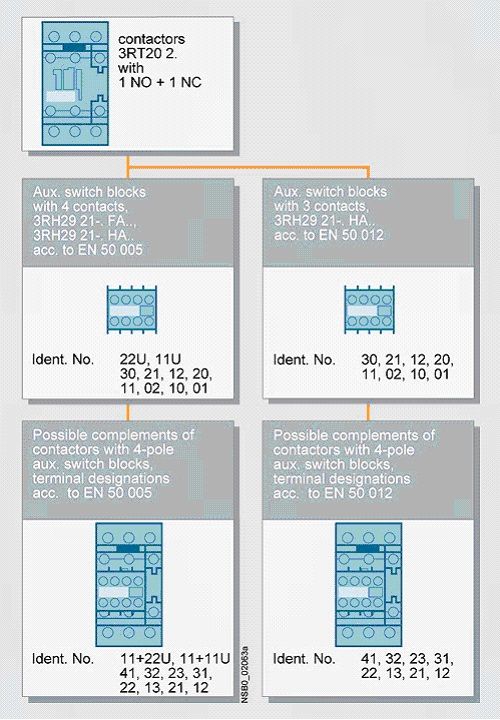

Контакторы типоразмера  S0, 3RT20 2.

Обозначение зажимов в соответствии с EN 50005 или EN 50012.

Контакторы типоразмера S0 имеют 2 встроенных вспомогательных контакта (1 НО и 1НЗ).

Разнообразный диапазон боков вспомогательных выключателей доступен для различных применений.

Один 4-х полюсный блок вспомогательных контактов (с винтовыми, пружинными зажимами или зажимами для кольцевых кабельных наконечников) может быть защелкнут на фронтальной поверхности контактора. Когда контактор включается, сначала размыкается НЗ контакт, а затем  замыкается НО контакт.

Имеются также 1- или 2-х полюсные блоки (с винтовыми зажимами) для подключения проводников сверху или снизу в исполнении  quad-блока (фидер вспомогательных выключателей).

Если пространство для установки контакторов ограничено по глубине, можно использовать 2-х полюсные боковые блоки вспомогательных выключателей (зажимы винтовые, пружинные  и для кольцевых кабельных наконечников) устанавливаемые с правой или с левой стороны контактора.

Вспомогательные контактные блоки, установленные на фронтальной поверхности контактора, могут быть демонтированы с помощью рычажка, установленного посередине блока; боковые контактные блоки удаляются простым нажатием на рифленые поверхности.

Обозначение зажимов отдельных блоков вспомогательных контактов соответствует EN 50005 или EN 50012, которые относятся к контактору, укомплектованному блоком вспомогательных контактов 2 НО + 2 НЗ,  соответствующему EN 50012.

Боковые блоки вспомогательных контактов согласно EN 50012 могут быть использованы только при отсутствии 4-х полюсных фронтальных блоков вспомогательных выключателей. 2 вспомогательных контакта 1НО + 1НЗ всегда интегрированы в базовое устройство, установка бокового блока согласно EN 50012 допускается только на правой стороне устройства.

Фронтальные 1-но или 2-полюсные блоки вспомогательных контактов с подключением проводников снизу или сверху имеют фиксированное расположение идентификаторов. Эти блоки вспомогательных контактов поставляются только с винтовыми зажимами.

Если применяются 4-pole и совместимые с полупроводниками блоки вспомогательных контактов,  расположение идентификаторов на базовом устройстве необходимо отменить.

Два капсулированных и 2 стандартных контакта доступны для установки с 3RH29 11-.NF11 совместимых с полупроводниками блока вспомогательных контактов, которые могут быть установлены на фронтальной поверхности. Боковой 3RH29 21-2DE11 совместимый с электронными устройствами блок вспомогательных контактов содержит 2 капсулированных контакта  (1 НО + 1 НЗ). Капсулированные контакты предназначены для коммутации малых напряжений и токов (контакты с твердым золочением) и для работы в запыленной атмосфере. НЗ вспомогательные контакты не являются зеркальными контактами.

Максимально возможна установка 4-х вспомогательных контактов; блоки вспомогательных контактов могут применяться в любом исплнении.

Для 4-х полюсных контакторов см. 3RT23 и 3RT25.

Опции

Номинальное напряжение цепей управления

(Изменения в 10-й и 11-й позициях заказного номера)

Номинальное напряжение цепей управления Us

Номинальное напряжение цепей управления Us 3RT20 1 3RT20 2

Типоразмер S00 S0

Управление AC (переменным током)

Катушки электромагнитов для 50 Гц (S00: 50 и 60 Гц)

AC 24 В B0 B0

AC 42 В D0 D0

AC 48 В H0 H0

AC 110 В F0 F0

AC 230 В P0 P0

AC 400 В V0 V0

Катушки электромагнитов для 50 и 60  Гц

AC 24 В B0 C2

AC 42 В D0 D2

AC 48 В H0 H2

AC 110 В F0 G2

AC 220 В N2 N2

AC 230 В P0 L2

Катушки электромагнитов для USA и Канады

Для 50 Гц: Для 60 Гц:

AC 110 В AC 120 В K6 K6

AC 220 В AC 240 В P6 P6

Катушки электромагнитов для Japan (Японии)

Для 50/60 Гц: Для 60 Гц:

AC 100 В AC 110 В G6 G6

AC 200 В AC 220 В N6 N6

AC 400 В AC 440 В R6 R6

Управление DC (постоянным током)

DC 12 В A4 --

DC 24 В B4 B4

DC 42 В D4 D4

DC 48 В W4 W4

DC 60 В E4 --

DC 110 В F4 F4

DC 125 В G4 G4

DC 220 В M4 M4

DC 230 В P4 P4

Рабочий диапазон напряжения управления катушек электромагнитов

Тип катушки Частота Us Типоразмер Рабочий диапазон Us

Для 50 и 60 Гц 50 Гц S00, S0 0.8 -  1.1 × Us

Для 50 и 60 Гц 60 Гц S00, S0 0.85 - 1.1 × Us

Для USA и Канады 50 Гц S00 0.85 - 1.1 × Us

Для USA и Канады 60 Гц S00  0.8 -  1.1 × Us

Для USA и Канады 50 и 60 Гц S0  0.8 - 1.1 × Us

Для Японии 50/60 Гц 50 и 60 Гц S00  0.85 - 1.1 × Us

Для Японии 50/60 Гц 50 Гц S0  0.8 -  1.1 × Us

Для Японии 50/60 Гц 60 Гц S0  0.85 - 1.1 × Us

Для Японии 60 Гц 60 Гц S00, S0  0.8  - 1.1 × Us

Управление DC -- S00, S0 до 50 °C  0.8  -  1.1 × Us

Управление DC -- S00, S0 до 60 °C  0.85  -  1.1 × Us

Примеры заказа

Номинальное напряжение цепей управления Us Заказной No.

Управление AC 230 В, 50 Гц (стандарт) 3RT20 24-1AP00

Управление AC 48 В, 50 Гц 3RT20 24-1AH00

Управление AC 230 В, 50/60 Гц 3RT20 24-1AL20

Управление AC 240 В, 60 Гц для USA 3RT20 24-1AP60

Управление DC 220 В (стандарт) 3RT20 24-1BM40

Управление DC 60 В 3RT20 24-1BE40

Соответствующее устройство плавного пуска для каждого применения

Чтобы избежать бросков тока приводящих к просадке напряжения и механическому износу частей установки при прямом пуске или пуске со схемой звезда треугольник, лучшим решением будет использование устройств плавного пуска (УПП) SIRIUS. В линейке SIRIUS предлагаются варианты устройств плавного пуска для различных применений: от самых простых до самых сложных, с лёгкими и тяжёлыми условиями пуска. Применение УПП позволяет плавно и эффективно запускать стандартный трехфазный электродвигатель, поддерживая концепцию надёжной работы установки.

Какую технологию плавного пуска выбрать?

Для создания надёжных решений в УПП SIRIUS 3RW5 предусмотрены интеллектуальные функции, такие как «автопараметрирование», «контроль состояния», «останов и очистка насоса». Если вы проектируете новую установку, мы поможем подобрать соответствующее устройство плавного пуска для насоса, вентилятора, компрессора или конвейера с учётом применения в различных отраслях: в автомобилестроении, водоподготовке и водоотведении, пищевой промышленности.

Серия устройств плавного пуска для различных задач

Предлагаются устройства плавного пуска для стандартных применений с управлением по двум фазам или для высокотехнологичных применений – с управлением по трём фазам. Устройства линейки SIRIUS 3RW применяются для плавного пуска электродвигателей в диапазоне мощностей от 1.5 до 1200 кВт.

Линейка устройств плавного пуска SIRIUS включает аппараты с различным функционалом, в том числе и со специализированными функциями. Это даёт возможность выбрать УПП для широкого круга задач.

 Вне зависимости от отрасли применения будут полезны такие интеллектуальные функции УПП, как автопараметрирование, контроль состояния, очистка насоса или динамическое торможение.

Функция контроля состояния УПП SIRIUS позволяет оценить электрические параметры двигателя, в том числе, активную мощность. Таким образом, вы получаете новый уровень прозрачности данных о состоянии электродвигателя и приводимой им установки. На основании измеренных значений возможно распознать сухой ход насоса, потерю масла в компрессоре, признаки разрушения подшипников и т.д.

Условия плавного пуска ленточного конвейера могут меняться под влиянием веса груза, размещенного на ленте. Устройства линейки SIRIUS 3RW55 справляются с этой задачей благодаря функции автопараметрирования. Для реализации оптимального пуска конвейера УПП перед запуском производит оценку параметров нагрузки и устанавливает соответствующие настройки.

Для запуска тяжелых лезвий пил, которые используются на крупных деревообрабатывающих предприятиях, необходимо осуществлять плавный пуск для защиты электрических и механических компонентов системы. В то же время должна быть возможность быстрого останова лезвия пилы, например, при его замене. Для этого в УПП 3RW55 предусмотрена функция динамического торможения, которая может быть активирована как в стандартных схемах, так и в схемах с реверсированием.

Насосы используются для перекачки жидкости в различных установках. В системе водоотведения грязь и частицы отходов могут оседать на крыльчатке насоса, что приводит к повышению нагрузки на электродвигатель и снижению производительности насоса. Функция очистки насоса позволяет снизить последствия загрязнения: встроенная измерительная технология распознает загрязнение и, в случае превышения заданной границы, изменяет направление вращения насоса.

Останов насосов, которые используются для перекачки большого объёма воды в системах водоснабжения зданий или на насосных станциях, является непростой задачей. Конструкция этих насосов такова, что при резком останове кинетическая энергия транспортируемого объёма воды может привести к гидроудару и повреждению соединений трубопроводов, клапанов и уплотнений. В УПП 3RW52 и 3RW55 предусмотрена функция «останов насоса», которая контролирует процесс оптимального останова и позволяет снизить негативный эффект таких воздействий жидкости.

Вентиляторы систем кондиционирования зданий, туннелей или крытых парковок обычно довольно большие и тяжелые, для запуска таких вентиляторов может требоваться до нескольких минут. Продолжительные высокие пусковые токи приводят к просадке питающего напряжения. В линейке УПП SIRIUS для таких случаев предусмотрены версии устройств с расширенным диапазоном питающего напряжения управления Us: 110-230 AC/DC (для 3RW30/40), 110-250 AC (для 3RW52/55). При просадке напряжения УПП остаётся в рабочем состоянии и гарантирует дальнейшую работу установки. Широкий диапазон управляющего напряжения позволяет использовать УПП SIRIUS в нестабильных сетях с возможными просадками напряжения.

Безопасное, надёжное управление и прозрачность процессов в фидереSIMOCODE pro – это модульная система, которая более 30-ти лет применяется по всему миру для управления и защиты стандартных низковольтных электродвигателей с постоянной частотой вращения. Применение такой системы  позволяет  получить подробные диагностические и сервисные данные, превентивно запланировать техническое обслуживание установки и  предотвратить большинство аварий, связанных с выходом из строя электродвигателя.  Поддержка коммуникационных протоколов PROFIBUS, PROFINET / PROFIsafe, Modbus RTU, Ethernet IP и OPC UA открывает возможность интеграции фидеров электродвигателей в облачные технологии. Применение в облачных технологияхИнтеграция систем SIMOCODE pro в MindSphereOPC UA – это гибкий и производительный коммуникационный интерфейс на базе промышленного Ethernet для систем автоматизации. Автоматизированные системы управления выступают в качестве клиента OPC UA и получают доступ ко всем важным оперативным, сервисным и диагностическим данным SIMOCODE pro с PROFINET, а также передают команды управления через встроенный сервер OPC UA. Система управления двигателем получает данные по Ethernet напрямую с панели оператора HMI или из системы автоматизации верхнего уровня на базе облачных технологий, например, MindSphere.Основные преимущества применения SIMOCODE pro

• Гибкая, модульная система с множеством различных конфигураций

• Подробные эксплуатационные, сервисные и диагностические данные

• Применение в схемах безопасного останова электродвигателей

• Поддержка различных протоколов коммуникации: PROFIBUS, PROFINET, Modbus RTU, EtherNet/IP

• Интеграция в систему управления процессом PCS7

• Доступ к данным о состоянии фидера и измеренным значениям из любого производственного участка, без сложного конфигурирования

• Предиктивное обслуживание, данные для энергоменеджмента и оптимизация ресурсов предприятия

SIMOCODE pro – решение для различных отраслей непрерывного производства

Там, где требуется непрерывная работа электродвигателя, SIMOCODE заслуживает особого внимания. Требования рынка ужесточаются с каждым днём. Повышается спрос на решения, обеспечивающие гибкость применения, высокую прозрачность процессов и измеренных данных, надёжный контроль токов утечки, экономию пространства и возможность резервирования.

Защита от сухого хода по активной мощности

Новый метод защиты насосов от сухого хода при помощи SIMOCODE pro

Точные измерения особенно важны для установок с электродвигателями, размещёнными в потенциально взрывоопасных средах, например, в химической промышленности. Важное значение имеет надёжная защита насосов от сухого хода. Раньше уровень жидкости в трубопроводах контролировался дорогостоящими датчиками, которые требовали постоянного обслуживания и могли выходить из строя.

При использовании систем SIMOCODE pro V второго поколения c новыми гибридными модулями измерения тока и напряжения (Gen 2) можно применять технологию контроля сухого хода насоса, которая принципиально отличается от традиционной. Если ранее сухой ход насоса определяли датчики, которые через контроллер управления процессом передавали сигнал на управление насосом, то сейчас SIMOCODE pro может контролировать состояние насоса путём измерения активной мощности. При этом нет необходимости устанавливать дополнительные датчики и устройства контроля в трубопроводе насоса.

Система на базе SIMOCODE pro V Gen 2 имеет ряд дополнительных преимуществ:

• Высокая точность измерений (например, ток, напряжение и cos phi: +/- 1.5 %, активная мощность: +/- 5 %)

• Быстрое обнаружение ошибок (высокая частота измерений: 200 мс)

• Меньшие затраты на аппаратную часть (минимальный набор системы 2 элемента + соединительный кабель)

• SIMOCODE можно использовать в схеме гарантированного (безопасного) отключения насоса

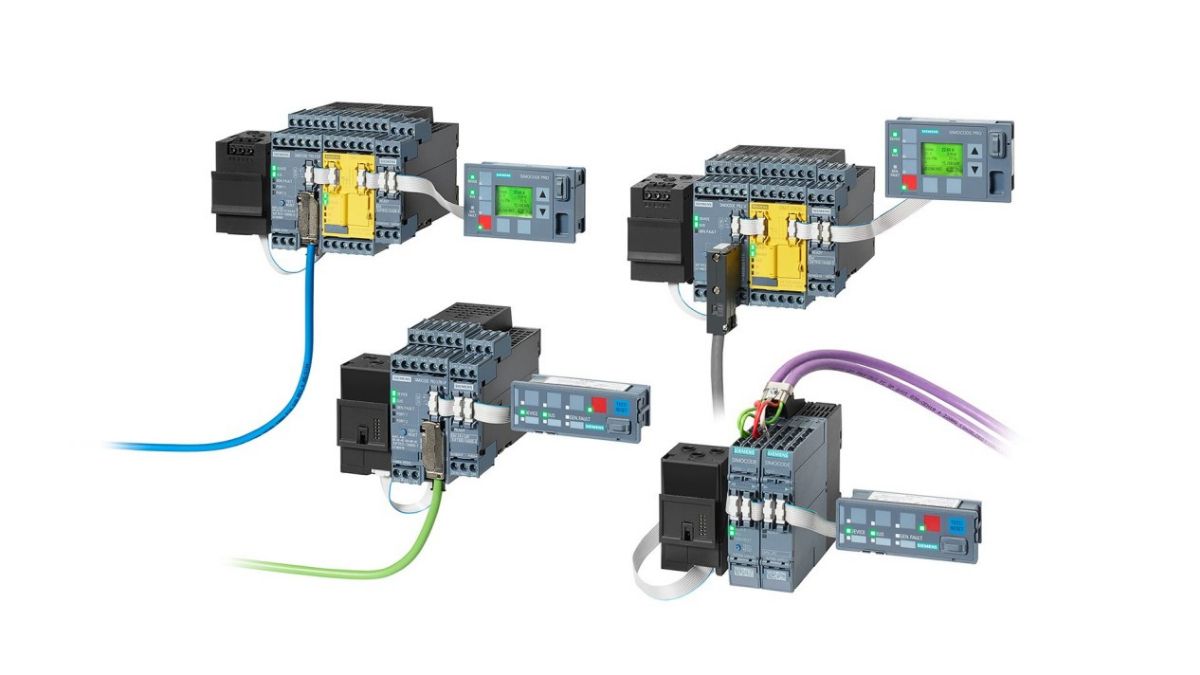

Система SIMOCODE pro для защиты и управления электродвигателем

На данный момент предлагается две серии устройств: SIMOCODE pro S и SIMOCODE pro V, что позволяет выбрать оптимальное по функционалу решение для различных отраслей промышленности. Основным элементом системы SIMOCODE pro является базовый модуль, который обеспечивает основные функции контроля и защиты.   Трансформатор служит для измерения  параметров электродвигателя. Модули расширения применяются, когда к системе предъявляются повышенные требования по функционалу, например, необходимо организовать контроль температуры в узлах установки или вывести сигнал на аналоговые устройства.

Комплексный контроль электрических величин

Для систем SIMOCODE pro S и SIMOCODE pro V предлагаются модули измерения тока электродвигателей до 630А. При помощи дополнительного трансформатора типа 3UF18 можно измерять токи до 820 А. Для системы SIMOCODE pro V, кроме того, доступны гибридные модули измерения тока и напряжения. Эти модули позволяют измерять не только ток, но и напряжение до 690 В и, соответственно, обеспечить контроль всех необходимых электрических величин фидера.

Применение SIMOCODE pro в шкафах управления электродвигателями SIVACON S8

Системы SIMOCODE pro используются в шкафах SIVACON S8 с модулями выдвижного или стационарного исполнения, что позволяет реализовать компактные двигательные фидеры с возможностью коммуникации.

В шкафах управления двигателями с выдвижными модулями для систем SIMOCODE pro могут устанавливаться модули инициализации. На этих модулях хранится вся информация о параметрах и адресные данные соответствующего фидера. При замене одного выкатного модуля на другой, корректные параметры фидера из модуля инициализации автоматически загружаются в новую систему SIMOCODE pro.

Основные преимущества:

• Автоматическое хранение и загрузка параметров фидера и адреса при использовании инициализационного модуля в шкафу управления двигателем

• Назначение индивидуальных параметров и адреса для каждого двигательного фидера

• Лёгкость замены выдвижных модулей, для замены не требуется специальных знаний системы SIMOCODE

• Больше не требуется ручное параметрирование и назначение адресов, что облегчает эксплуатацию шкафа

• Возможна замена выдвижных модулей с SIMOCODE pro V и SIMOCODE pro S без отключения других фидеров

Встроенные коммуникационные интерфейсы

SIMOCODE pro позволяют интегрировать стандартный двигательный фидер в вышестоящие системы автоматизации по PROFIBUS, Modbus, PROFINET или EtherNet/IP

Для систем с поддержкой PROFINET и EtherNet/IP

SIMOCODE pro PROFINET поддерживает функцию системного резервирования. Устройство защиты и управления двигателем SIMOCODE pro может быть интегрировано в резервированную систему автоматизации с двумя контроллерами без дополнительных принадлежностей. Особенно в комплексных системах автоматизации непрерывных производств, где уделяется внимание резервированию и исключению простоев оборудования, важное значение имеет надёжная коммуникация с Н-CPU. Оба контроллера Н-системы имеют постоянный доступ к полевому устройству SIMOCODE pro. В случае обрыва кабеля или ошибки CPU, управление берет на себя второй контроллер. Благодаря этому обеспечивается непрерывная коммуникация.

Основные преимущества:

• Повышение доступности системы

• Минимизация простоев оборудования, повышение производительности

• Нет затрат на перезапуск системы

Удобное ПО для параметрирования и прозрачность системы

Лёгкость проектирования, надёжность конфигурации, быстрый ввод в эксплуатацию, а также диагностика и сервисный мониторинг – всё это функции программного обеспечения SIMOCODE ES для конфигурирования и ввода в эксплуатацию устройств SIMOCODE pro. Интеграция SIMOCODE ES в универсальную инжиниринговую среду Totally Integrated Automation Portal (TIA Portal) предоставляет эффективные решения для различных задач автоматизации.
